Ploché a trubicové vákuové slnečné kolektory

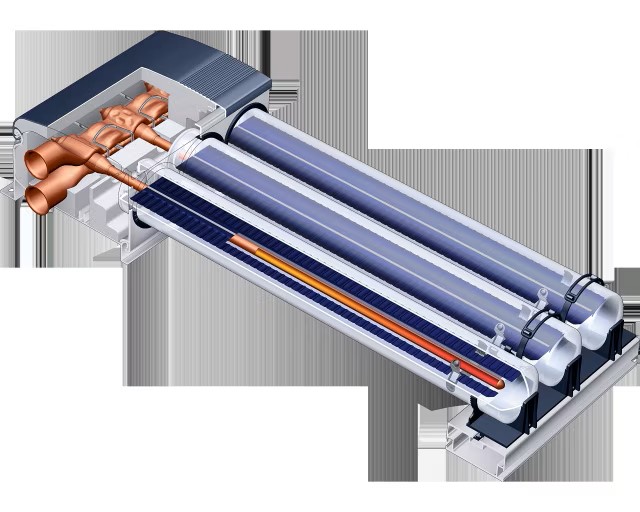

Spoločnosť Viessmann ponúka vo svojom produktovom rade dva typy slnečných kolektorov – ploché a trubicové kolektory. Oba premieňajú slnečnú energiu na tepelnú energiu pomocou absorbéra. Líšia sa však spôsobom vyhotovenia a fungovania. Napríklad trubicové kolektory sa skladajú z trubíc, ktoré im dali názov. V každej vákuovej trubici je integrovaný absorbér s vysoko selektívnym povlakom. Absorbér zaručuje vysokú absorpciu slnečného žiarenia a nízke emisie tepelného žiarenia. Na absorbéri je namontovaná tepelná trubica, ktorá je naplnená odporujúcou sa kvapalinou. Tepelná trubica je pripojená ku kondenzátoru. Kondenzátor je umiestnený vo výmenníku tepla s dvojitými rúrkami Duotec z medi. Tým sa zaručuje optimálny prenos tepla. Pri plochých kolektoroch je namontovaná na absorbéroch medená rúrka meandrového tvaru, ktorou prúdi teplonosná kvapalina. Teplonosná kvapalina odoberá cez medenú rúrku teplo z absorbéra. Absorbér je obklopený vysoko tepelne izolovaným plášťom, čím sa minimalizujú straty tepla. Kolektor je zakrytý solárnym sklom.

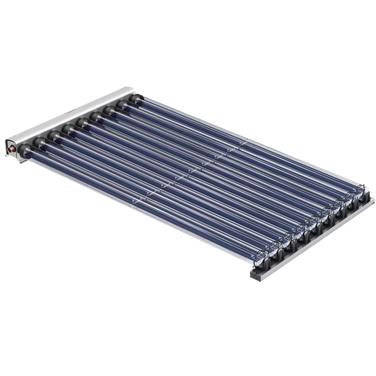

Trubicové kolektory Vitosol obsahujú vysoko selektívne absorbéry, ktoré dosahujú vysokú účinnosť. Prispieva k tomu skutočnosť, že absorbéry sú umiestnené vo vnútri trubíc. To ich chráni pred poveternostnými vplyvmi a znečistením, čo následne umožňuje trvalo vysoké využitie energie. Okrem toho sú tepelné straty nízke vďaka mimoriadne účinnej tepelnej izolácii.

Produkty Vitosol sa rýchlo a jednoducho inštalujú. Dodávajú sa ako vopred zmontované moduly. Trubice sa dajú otáčať, čo výrazne uľahčuje výmenu jednotlivých trubíc. Pripojenie sa realizuje prostredníctvom vlnitých, nerezových násuvných spojok.

V portfóliu produktov Viessmann nájdete nasledujúce modely:

Kolektory sú len jednou časťou solárneho systému. Okrem samostatných solárnych kolektorov pre správnu funkciu systému sú dôležité spojovacie potrubia, solárne čerpadlá a akumulačné zásobníky. Vďaka dobre izolovaným akumulačným zásobníkom je možné uskladniť energiu na neskoršie použitie.

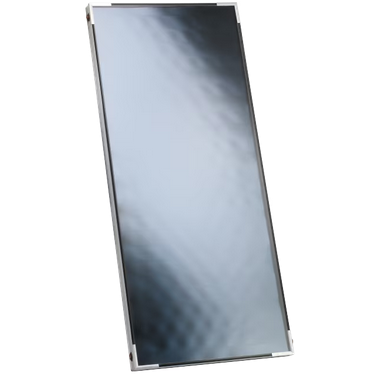

Viessmann ponúka na tento účel špeciálny balík produktov: Vitosol 100-FM (typ SVKF), ktorý pozostáva z dvoch plochých kolektorov Vitosol 100-FM a 250-litrového zásobníka Vitocell.

Na zabezpečenie vysokej prevádzkovej spoľahlivosti a dlhej životnosti vyvinula spoločnosť Viessmann systém ThermProtect – automatickú ochranu proti prehriatiu. Znamená to, že kolektory sa vypnú, keď sa dosiahne určitá hraničná teplota. K tomu dochádza nezávisle od zloženia systému, nastavenia regulácie a polohy inštalácie kolektorov. Vzhľadom na odlišné technické požiadavky funguje ochrana proti prehriatiu pri plochých a trubicových kolektoroch odlišne.

Napríklad kryštalický absorpčný povlak kolektorov Vitosol 200-FM a 100-FM sa zmení hneď po prekročený teplotného limitu. Keď teplota na solárnych kolektoroch klesne, kryštálová štruktúra sa vráti do pôvodného stavu.

Pri trubicových kolektoroch princíp zabezpečuje vypnutie v závislosti od teploty. Slnečná energia odparuje médium v tepelnej trubici, ktoré sa v kondenzátore opäť skvapalňuje. Výsledná tepelná energia sa odovzdáva do systému. ThermProtect funguje na princípe, kde pri teplote 120 stupňov Celzia už médium nemôže kondenzovať.
